イグニッションリレー点火強化
〜点火電力の確保〜
排ガスが異様にくさい! そしてやけに黒煙を噴きやがる・・・。 おかしくなりだした時期は、フルトラに交換した直後。 すると当然、考えられる原因は電気が一番怪しい。 まさかフルトラにしたことによって電圧降下?なんて、無いだろうと勝手に決め付け、とりあえず原因の考察へ。 フルトラに交換時、手を加えた所を洗い出す。 1、フルトラデスビに交換(新品)。 2、イグニッションコイルを大型のものに交換(中古)。 3、バッテリーをトランクへ移設。 |
|
1について。 新品のため、機器には問題が無いと信じることに。 これでこやつが原因だったら・・・怒!です。 |
|
2について。 原因としては考えられなくも無い。 ただ、あまりイグニッションコイルが壊れると聞くことも少ないので、どんなもんかなあ。 それに、一応エンジンは動いているわけだしねぇ。 |
|
3について。 とりあえず電圧のチェックを実施。 バッテリーのターミナル電圧は13.7V(エンジン始動時) 既にショボイ・・・。 バッテリーからエンジンルームへの配線は、溶接機用?の14mm(38sq)で飛ばした。 そして配線を飛ばした先をセルに直結。 しかし、そのセルの+−間の計測でも13.7Vなので、バッテリーターミナル部と変わらず。 よって、電圧降下はほぼ無し! あれ?ここで電圧が落ちてしまってると思ったのに・・・。 バッテリーの移設が問題では無いのかな??? |
|
このまま各部の電圧をチェックしたら以下のとおり。 バッテリーターミナル部13.7V セルモーター部13.7V イグニッションコイル1次側+〜ボディ間10.0V。 んっ?10.0V?!!! |
|
とりあえず原因ははっきりして、よかったよかった。 でもなんで?!原因候補の3項目をどうこうして、 イグニッションコイルへ入る配線が抵抗UPってあり得るの? まあいいや。あとで調べよう。・・・。 |
|
とりあえず対策の実験として、仮配線を作ってみる。 といっても方法はイグニッションコイルの1次側に なるべく高い電圧を引いてくればよいだけなので、 セルモーターの+接続部から、イグニッションコイルの +へ直結するだけだけどねぇ。 画像の赤丸の部分同士を直結させた感じ。 |
|
結果。 電圧は13.7Vまで上昇(まあ当然)。 問題の火花なんだけど・・・ 強くなりました!!! 2次側の電圧を実測したわけではないけど(これも当然) プラグキャップからプラグのターミナルナットまでの火花の飛び方が明らかに違う! 今までは約4mm離すとスパークが途切れてた所が、 今回は約8mm離してもスパークが飛んでた! 火花の太さも確かに太くなってる(確実に目視で分かります!)。 ここまで変わると気持ちがいいね〜。 |
|
問題点が2つ。 1つ目は問題の発生は1回だけだったので、たまたまなのかもしれないけど。 セルを回したときに、セルの周りが悪い(?)時があった。 イグニッションコイル+に直結したため、電気がそっちにも持っていかれてしまうため、本来セルに欲しい電流が食われてしまっているのかなぁ? でも、症状は1度っきりしか出てないんだよなぁ。 |
|
もうひとつの問題はなんでこのタイミングでスパークが弱くなってしまったのか? 特にイグニッションに入る配線までは、以前から全く変更を加えてない。 ならば、このタイミングで突然火花が弱くなるとは考えにくい・・・。 いったい何が原因なのかなぁ。いまいち納得できない感じ。 |
|

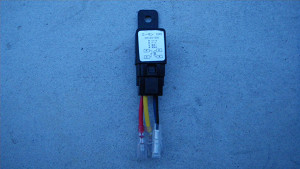

気を取り直して、対策を施すことに。 どうすれば解決するかは実験済みなので、 配線を追加することに。 ←は、いつもお世話になっている、エーモンのリレー。 こいつの信号線を既存IGNの+へ入る端子から取る。 信号のアースはボディへ。 |
|
主電源は、バッテリーターミナルから取りたいけど、トランクから新規配線(しかも+電源)を引くのは面倒&ショートが心配。 だけど本来なら、できるだけ上流から取りたい。 よって、セルに入ってくる+端子から取る。 他の追加リレーの主電源(黄線)も同じ所から取っているので配線がブサイク・・・。 |
|
イグニッションコイルの+へ接続。右の青い線がそれ。 でも青ってちょっとイメージが・・・。 そのうちやり変えよう。 |
|
リレーの取り付け位置はいつもの所へ。 一番右のものが今回追加したリレー。 こいつもエンジンルームの景観を損ねる大きな要因になってるので、でいつか室内へ移動したい・・・。 |
